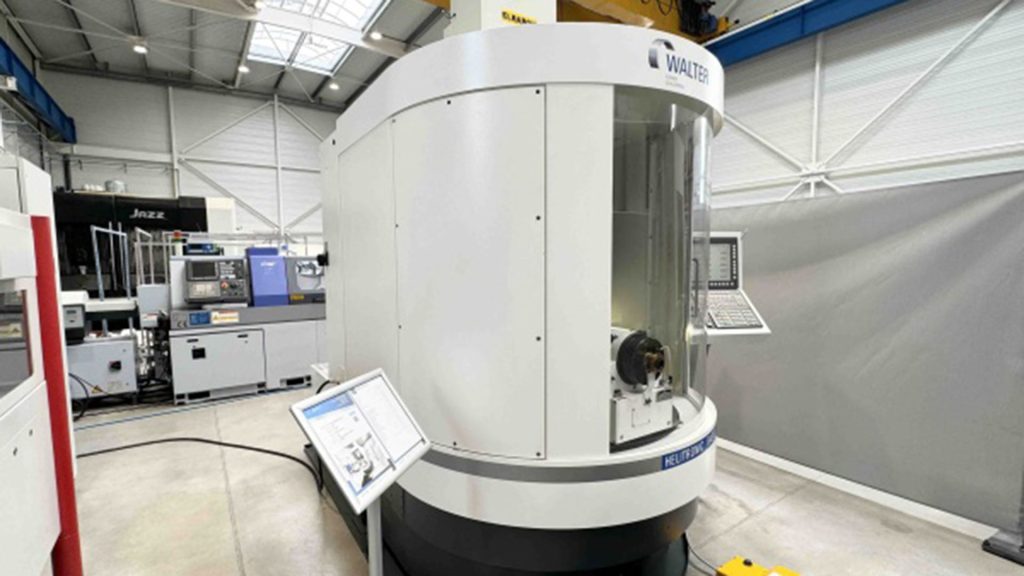

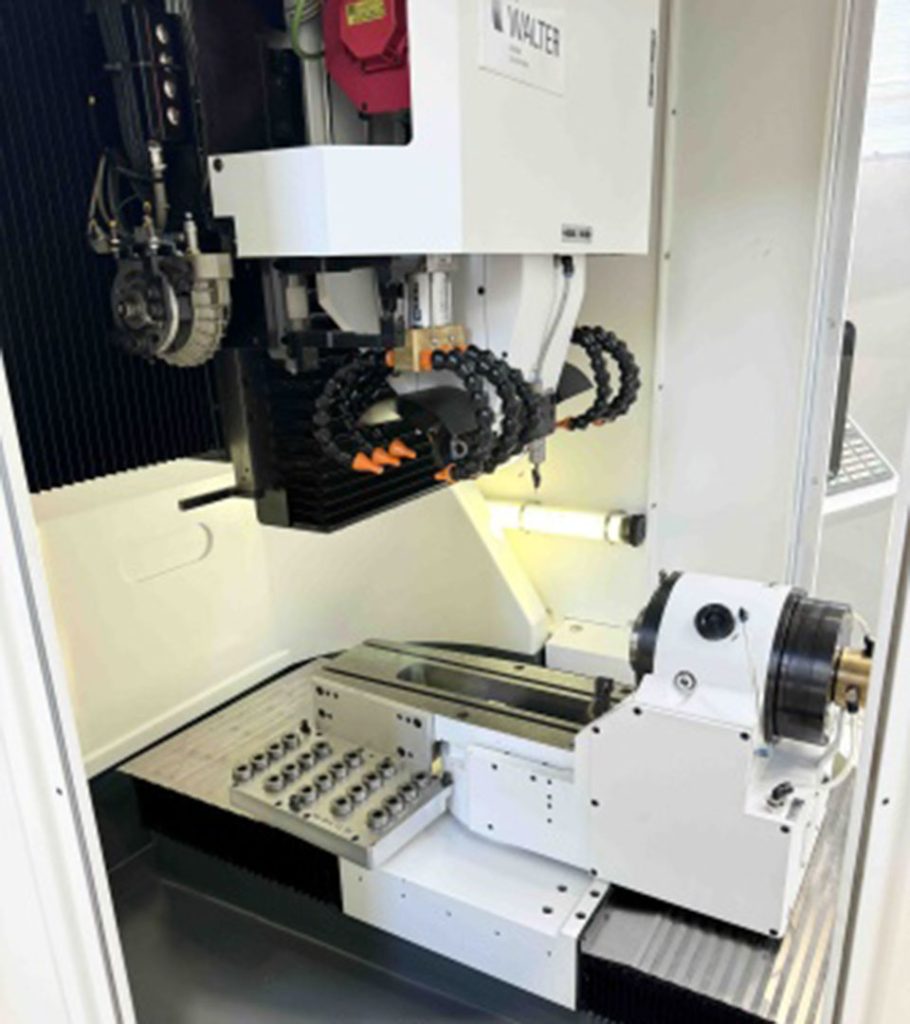

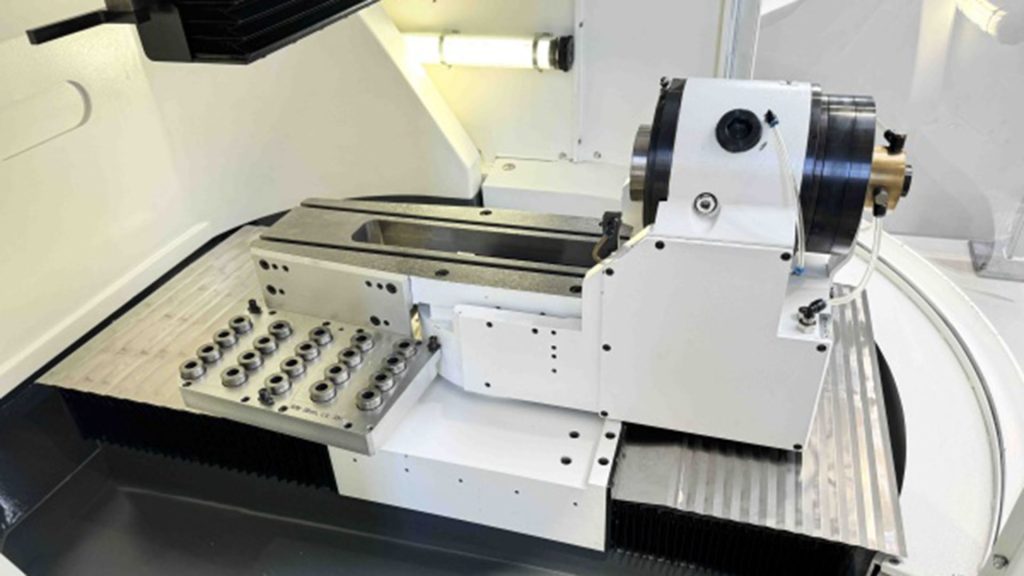

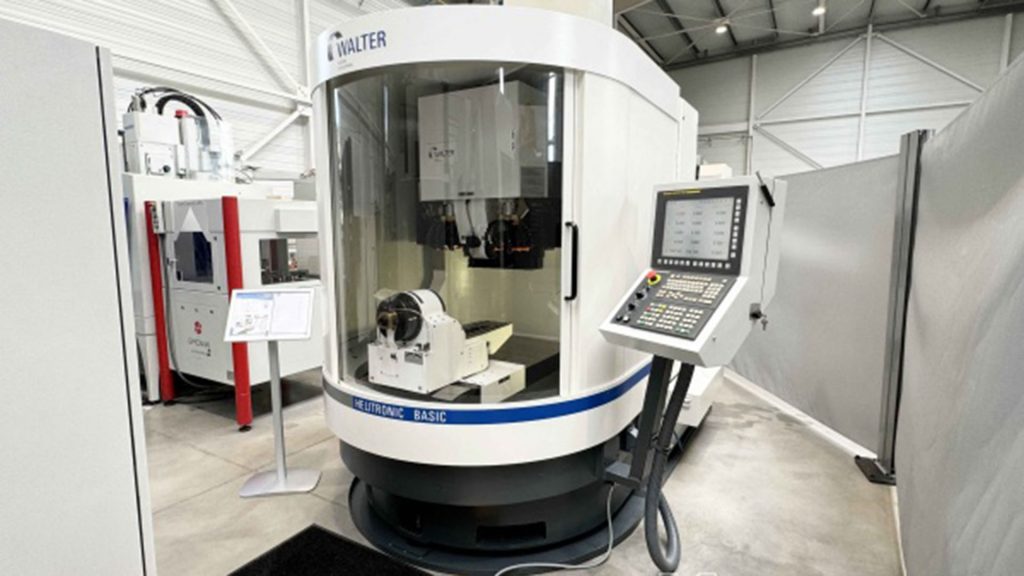

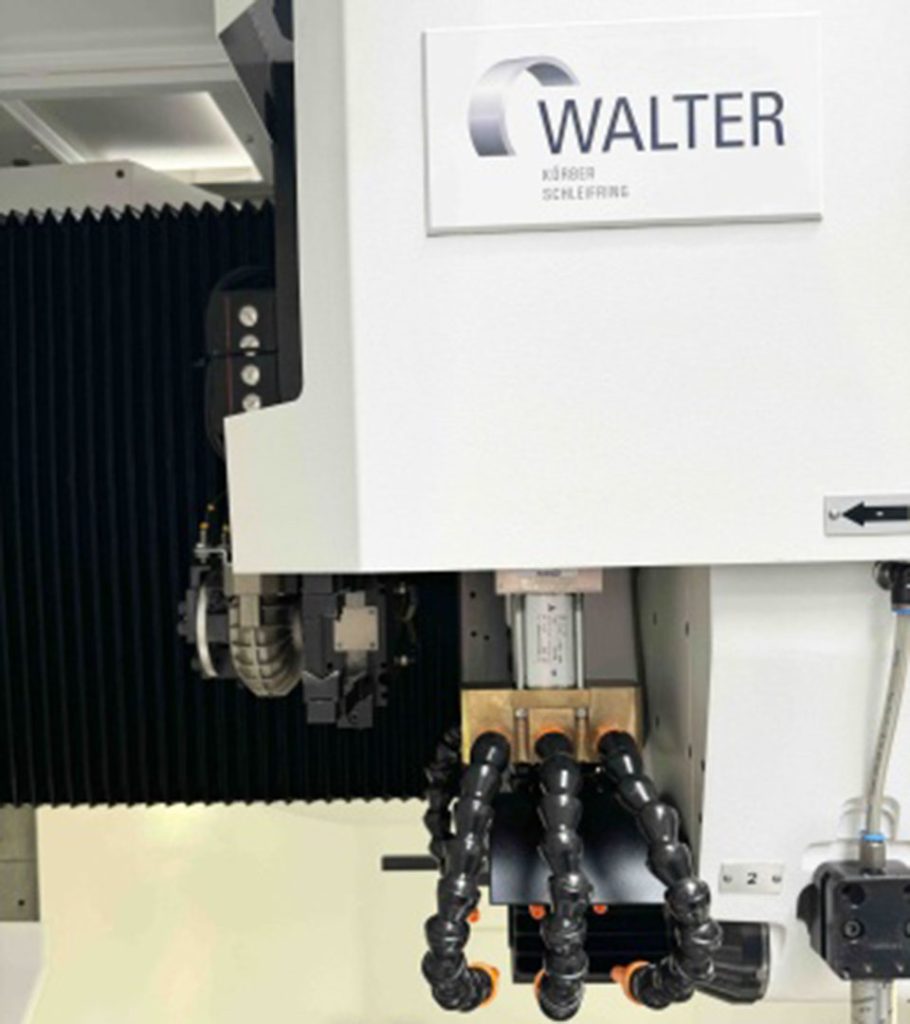

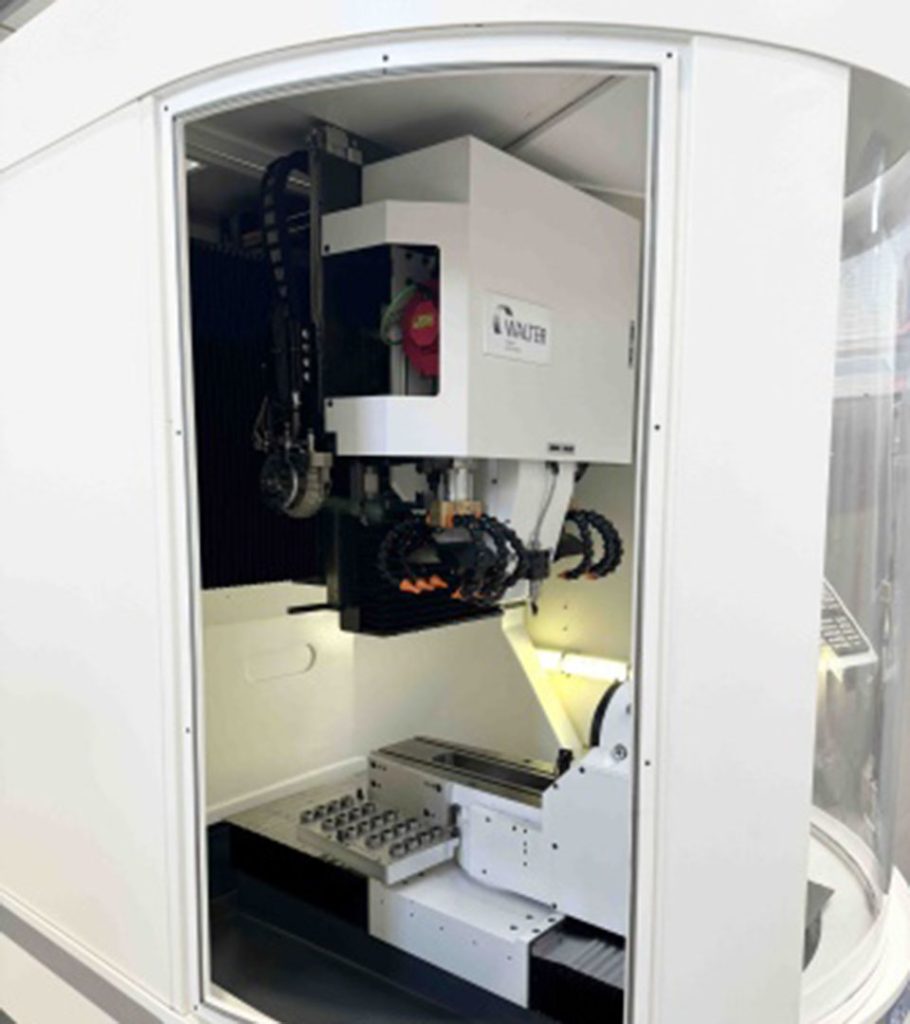

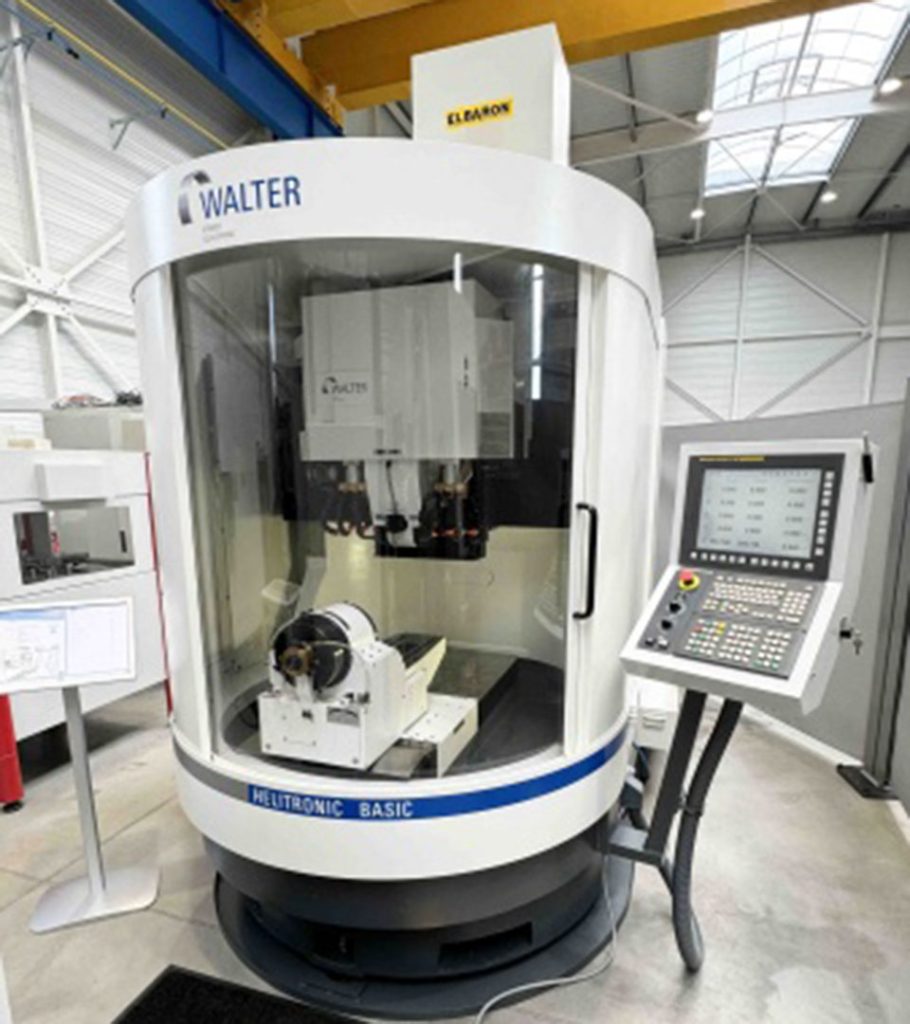

品牌：WALTER ? 型號：Helitronic Basic? ? 類型：工具磨床
 |
|
 |
 |
 |
 |
 |
 |
 |
|
 |
|
 |
|
 |
|
技術參數
| CNC控制系統 | FANUC 31i – MODEL A5 |
| 已安裝軟件 | Tool Studio Version 2.0.158.0 |
| 彩色觸摸屏 | 是 |
| 軸數 | 5 |
| X軸行程 | 470 [mm] |
| Y軸行程 | 330 [mm] |
| Z軸行程 | 640 [mm] |
| X、Y、Z軸的進給速度 | 15000 [mm/min] |
| A軸 | 360 [°] |
| C軸 | +/- 200 [°] |
| 最大工件長度(完整加工) | 255 [mm] |
| 最大工件長度(外周磨削) | 350 [mm] |
| 最大工件長度(端面磨削) | 280 [mm] |
| 最大磨削直徑 | 320 [mm] |
| 帶自動工作臺的最大磨削直徑 | 290 [mm] |
| 磨削主軸連接 | NCT |
| 磨削主軸直徑 | 70 [mm] |
| 磨削輪速度 | 10500 [rpm] |
| 磨削主軸電機功率 | 7 [kW] |
| 最大磨削輪直徑 | 150 [mm] |
| 工件主軸錐度 | ISO 50 |
| 工件主軸最大轉速 | 750 [rpm] |
| 零件夾持頭架的最大重量 | 20 [Kg] |
| 運行小時數 | 8464 [h] |
| 冷卻泵壓力 | 7 [bars] |
| 冷卻泵流量 | 80 [l/min] |
| 潤滑箱容量 | 350 [l] |
| 供電電壓 | 400 [V] |
| 總功率需求 | 20 [kVA] |
| 重量 | 4500 [Kg] |
